Parabolischer Solar-Konzentrator




Dieses Produkt wurde für den Anwendungs-Bereich "Forschung & Lehre" entwickelt und dient vorwiegend als experimenteller Sonnen-Licht-Konzentrator.
Typische Versuchs-Felder sind das Erwärmen und Verdampfen von Flüssigkeiten, Spektral-Farben/Strahlen-Untersuchungen und Sonnen-Licht-Meßungen. Viele weitere Anwendungen und Experimente sind denkbar.




Konzentrations-Faktor: annähernd 1:1000   —   Ø des Fokussierungs-Fleck: ca. 30 mm

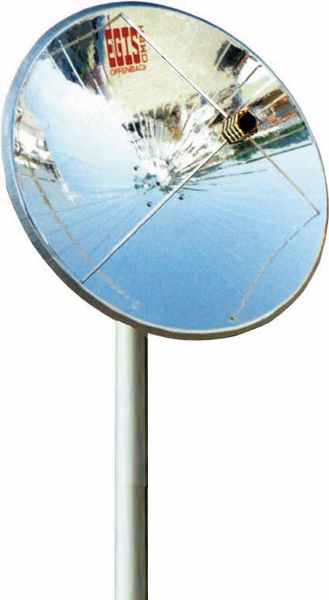

Photo 38 Parabolischer Kon-
zentrator (Versuchs-
Aufbau) nachgeführt
mit SolarTracker von
EGIS.
Photo 129 Skizze zum
Vergrößern
anklicken
Photo 119 Parabolischer
Konzentrator
auf dem EGIS-
Rotor





Als Basis für diesen Konzentrator wurde ein marktüblicher parabolischer Antennen-Reflektor aus Aluminium verwendet. Die baulichen Maße, Tolleranzen, Oberflächen-Struckturen und das physikalische Verhalten entsprechen diesen Gegebenheiten.

Material: Aluminium 2,0 mm

  • Die konkave Seite ist beschichtet mit einem optisch hochwertigem Vakuum-Schicht-Reflexsystem
  • Die konvexe Seite (Rückseite) ist pulverlackiert in silber-beige, Zubehörteile pulverlackiert

Bemerkungen zum Beschichtungssystem und zur Pulverlackierung:

Das angewendete Beschichtsystem ist ein optisch hochwertiges, interferenzfarbenfreies Schichtsystem, dessen Funktionsschichten durch Vakuumbeschichtung und dessen Grundlackschicht durch Pulverlackierung aufgebracht wurde. Die Schutzschicht wird durch Plasmapolymerusation abgeschieden. Ihre Dicke liegt bei einem optisch günstigen Wert < 100 nm.
Die optischen Eigenschaften der Reflexschicht bleiben erhalten bis zu einer Dauergrenztemperatur von +100°C! Sie ist nicht resistent gegen eine Reihe von Chemiekalien, wie sie z. B. in belastetem Regenwasser vorkommen können.

Oberflächen mit dieser Schutzschicht sind wischfest entsprechend den Anforderungen nach DIN 58196-5. Sie sind nicht kratzfest!
Bei Beachtung unserer Reinigungshinweise und sorgfältigem Umgang können die Reflektoren jederzeit kratzerfrei, also ohne nennenswerte qualitätsmindernde Beschädigung der Oberfläche, gereinigt werden.

In Verbindung mit der Lieferung eines EGIS-SolarTrackers wird ein fertig angepasster Adapter zum Rotor beigestellt.







PREISE zum Anfang der Seite



TYP | (inklusive 19 % Mehrwertsteuer) EURO
PA-KO1 Parabolischer Solar-Konzentrator 1 177,37



Sprechen Sie mit uns über Ihr Projekt.

Achtung: Es stehen nur begrenzte, kleine Stückzahlen zur Verfügung!



Technische Änderungen vorbehalten!
